Pengertian Dan Fungsi Camber, Caster, Toe Dan King-Pin
Pengertian Dan Fungsi Camber, Caster, Toe Dan King-Pin - Roda-roda kendaraan dipasang dengan besar sudut tertentu sesuai dengan persyaratan tertentu untuk menjaga agar pengemudian ringan, nyaman dan stabil serta keausan ban normal. Sudut - sudut pemasangan roda tersebut dinamakan wheel alignment.
Kebanyakan kendaraan yang ada di indonesia wheel alignment utamanya adalah untuk roda depan (FWA), walaupun wheel aligment untuk roda belakang (RWA) juga sudah ada.
Camber merupakan sudut yang dibuat oleh roda kendaraan terhadap jalanan, lebih tepatnya adalah sudut yang dibentuk pada roda jika dilihat dari depan. Camber memiliki peranan yang penting untuk menjaga kestabilan mobil saat berbelok di tikungan, sehingga peranannya tidak dapat diabaikan, camber diukur dalam derajat.
Kebanyakan kendaraan yang ada di indonesia wheel alignment utamanya adalah untuk roda depan (FWA), walaupun wheel aligment untuk roda belakang (RWA) juga sudah ada.
Yang termasuk dalam fakor-faktor wheel aligment ada 4 (empat), yaitu :
- 1. Sudut Camber
- 2. Sudut Caster
- 3. Toe
- 4. King-In / Steering Axis
1. Sudut Camber
 |
| Sudut Camber |
Camber merupakan sudut yang dibuat oleh roda kendaraan terhadap jalanan, lebih tepatnya adalah sudut yang dibentuk pada roda jika dilihat dari depan. Camber memiliki peranan yang penting untuk menjaga kestabilan mobil saat berbelok di tikungan, sehingga peranannya tidak dapat diabaikan, camber diukur dalam derajat.
Saat roda depan mobil dipasang dengan cara dimiringkan keluar atau kedalam itu disebut camber, dan diukur dalam derajat pada kemiringan dari arah vertikal (tegak lurus). Saat bagian atas roda dimiringkan keluar itu disebut positive camber. Dan sebaliknya, kemiringan kedalam disebut negative camber.
Dalam beberapa tahun ini trendnya adalah penyetelan nol camber atau sedikit positive untuk mengimbangi beban mobil. Jika camber tidak diatur, maka akan mempengaruhi keausan pada satu sisi roda. Jika camber terlalu negative, maka roda akan dipakai pada sisi bagian dalam permukaannya saja, dan berakibat pada ausnya ban bagian dalam saja.
2. Sudut Caster
 |
Sudut Caster |

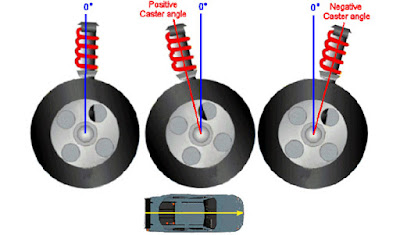

Sudut caster merupakan sudut yang dibentuk dari sumbu vertikal roda dengan sumbu putar kemudi pada mobil, sepeda motor, dan sepeda. Untuk mobil balap kadang-kadang sudut caster disesuaikan untuk mengoptimalkan penanganan karakteristik mobil dalam situasi pengemudian tertentu. Kemiringan sumbu putar kemudi (steering axis) terhadap garis tengah roda vertikal jika dilihat dari samping kendaraan, kemiringan sumbu putar kemudi ini berlaku untuk semua kendaraan.
Dalam konteks sepeda dan sepeda motor, caster lebih sering disebut sebagai "Trail ". Ketika suspensi depan kendaraan sejajar, caster disesuaikan untuk mencapai aksi meluruskan sendiri dari kemudi, yang mempengaruhi stabilitas untuk mendapatkan garis lurus kendaraan. Sudut caster yang umun digunakan pada kendaraan adalah Sudut caster positif.
Akan tetapi pada kenyataannya pada mobil hal tersebut bisa berubah menjadi caster nol atau caster negatif. Hal itu dikarenakan ada kerusakan komponen sistem suspensi atau perbaikan komponen suspensi, dan apabila mobil telah melakukan perbaikan sistem suspensi seharusnya setelah perbaikan dilakukan penyelarasan atau penyetelan kembali sudut wheel alignmennya.
Baca Juga : Fungsi Caster (Caster Positif, Caster Negatif & Caster Nol)
3. Sudut Toe
Sudut toe adalah selisih jarak antara roda bagian depan dengan roda bagian belakang jika dilihat dari atas kendaraan, atau kemiringan sikap roda terhadap garis memanjang kendaraan (geometric centerline) jika dilihat dari atas kendaraan. Toe adalah sudut roda apabila dilihat dari atas kendaraan.Secara sederhana, ketika melihat sudut roda dari atas maka roda kendaraan tidak terletak 0 derajat secara lurus. Tetapi, ada sedikit kemiringan, dan kemiringan roda dari atas inilah disebut sudut toe. Ada dua jenis sudut toe, yaitu Toe in, roda bagian belakang lebih keluar dibandingkan roda bagian depan disebut toe ini. Dan Toe out, roda bagian depan lebih keluar dibandingkan roda bagian belakang disebut toe out.
Secara umum sudut toe dijadikan koreksi terhadap sudut FWA lainnya. Misalnya efek dari sudut camber, roda bisa memberi dorongan ke sisi luar (camber positif) atau ke sisi dalam (camber negatif) untuk menyeimbangkan hal tersebut maka dibuatlah sudut toe agar orientasi roda dapat fokus ke arah yang lebih lurus.
Berbeda dengan camber dan caster yang umumnya tidak bisa distel, sudut Toe bisa diset dengan mudah. Caranya dengan memutar mur pada tie rod. Namun, penyetelan sudut toe yang berlebihan justru akan menimbulkan slip pada roda. Sehingga roda bisa cepat aus.
Baca Juga : Fungsi Toe (Toe-In, To-Out & Toe-Zero)
4. Sudut King-Pin / Steering Axis
Sudut king-pin adalah kemiringan sumbu king - pin (Steering axis) terhadap garis vertikal jika dilihat dari depan kendaraan. Pada wheel alignment sudut king pin merupakan sudut analisa, jadi bukan sudut utama dari sistem wheel alignment. Oleh karena itu pada sudut king pin tidak ada penyetelan dan tidak diperbolehkan merubah sudut king pin.Fungsi Sudut King-Pin / Steering Axis, pada saat roda kemudi diputar untuk belok kanan suspensi terangkat ke atas dan saat belok kiri juga terangkat. Gerakan ke atas suspensi diteruskan ke body kendaraan dengan menahan beban kendaraan.
Pada saat roda kemudi di dilepas (tidak dipegang), maka dengan adanya gaya grafitasi menyebabkan gaya balik bodi akan kembali turun, sehingga roda kemudi kembali ke posisi lurus. Jadi Sudut king-ping berfungsi untuk mengembalikan sikap roda ke posisi lurus setelah membelok
